JIS G 3141 คืออะไร?

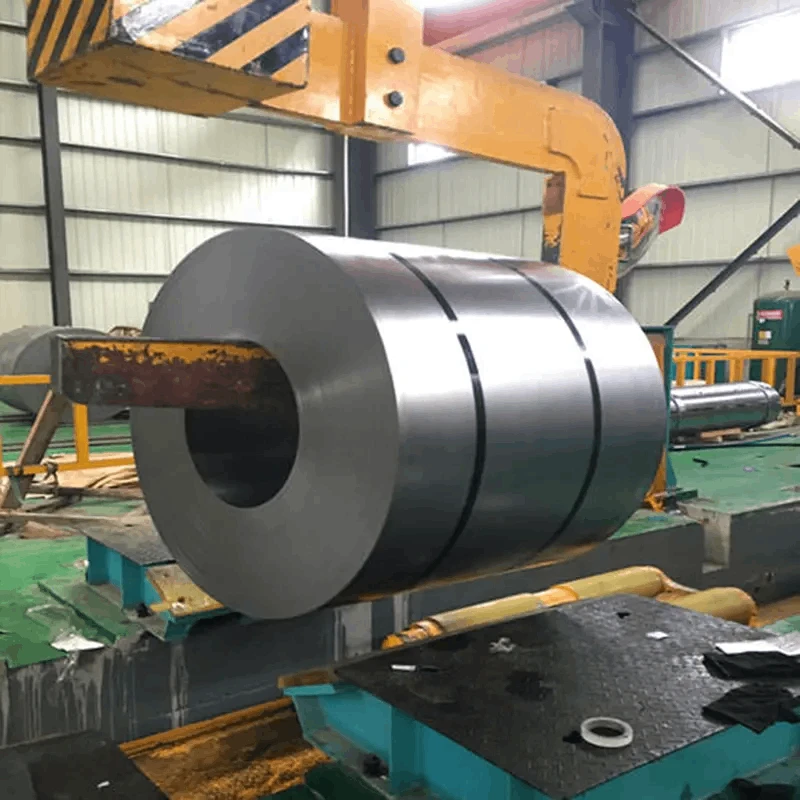

JIS G 3141 SPCC-SDเป็นเกรดเฉพาะของแผ่น/แถบเหล็กคาร์บอนรีดเย็น-ที่กำหนดโดยมาตรฐานอุตสาหกรรมของญี่ปุ่น (JIS)
JIS G 3141 เป็นมาตรฐานวัสดุของญี่ปุ่นสำหรับเหล็กแผ่นรีดเย็น
JIS G 3141: ชื่อมาตรฐานอย่างเป็นทางการของญี่ปุ่นคือแผ่นและแถบเหล็กกล้าคาร์บอนลด-
SPCC: ตัวย่อสำหรับ Steel Plate Cold Commercial หมายถึงเหล็กรีดเย็น-คุณภาพเชิงพาณิชย์-สำหรับใช้งานทั่วไป-
-S: ย่อมาจาก Standard Temper ซึ่งบ่งบอกว่าวัสดุถูกจัดเตรียมในสภาวะอบอ่อนและอบผิว- (อบอุณหภูมิ- รีด)
-D: ย่อมาจาก Dull finish หมายความว่าเหล็กมีพื้นผิวด้าน ไม่-สะท้อนแสง (หรือเรียกอีกอย่างว่า "ผิวหมองคล้ำ" หรือ "ผิวเคลือบด้วยการยิงช็อต")
ประเภท
เหล็กแผ่นรีดเย็นและแถบ (JIS G 3141)
|
สัญลักษณ์ประเภทเหล็ก
|
สกิน-สัญลักษณ์ผ่าน
|
เกรดเหล็ก
|
องค์ประกอบทางเคมี, %
|
|||||
|---|---|---|---|---|---|---|---|---|
|
C
|
ศรี
|
มน
|
P
|
S
|
||||
|
ทั่วไป
วัตถุประสงค์ |
เอสพีซีซี
|
S
|
TAP8
|
น้อยกว่าหรือเท่ากับ 0.10
|
น้อยกว่าหรือเท่ากับ 0.08
|
0.20 - 0.50
|
น้อยกว่าหรือเท่ากับ 0.035
|
น้อยกว่าหรือเท่ากับ 0.035
|
|
8
|
ทีเอเค8
|
น้อยกว่าหรือเท่ากับ 0.08
|
น้อยกว่าหรือเท่ากับ 0.08
|
0.20 - 0.40
|
น้อยกว่าหรือเท่ากับ 0.025
|
น้อยกว่าหรือเท่ากับ 0.030
|
||
|
4
|
TAK10
|
0.08 - 0.12
|
น้อยกว่าหรือเท่ากับ 0.10
|
0.30 - 0.60
|
น้อยกว่าหรือเท่ากับ 0.030
|
น้อยกว่าหรือเท่ากับ 0.035
|
||
|
2
|
TAK12
|
0.10 - 0.14
|
น้อยกว่าหรือเท่ากับ 0.10
|
0.30 - 0.60
|
น้อยกว่าหรือเท่ากับ 0.030
|
น้อยกว่าหรือเท่ากับ 0.035
|
||
|
1
|
TAK20(*1)
|
0.18 - 0.23
|
น้อยกว่าหรือเท่ากับ 0.10
|
0.30 - 0.60
|
น้อยกว่าหรือเท่ากับ 0.025
|
น้อยกว่าหรือเท่ากับ 0.030
|
||
|
การวาดภาพ
|
เอสพีซีดี
|
S
|
TAP8
|
น้อยกว่าหรือเท่ากับ 0.10
|
น้อยกว่าหรือเท่ากับ 0.08
|
0.20 - 0.50
|
น้อยกว่าหรือเท่ากับ 0.035
|
น้อยกว่าหรือเท่ากับ 0.035
|
|
ทีเอเค8
|
น้อยกว่าหรือเท่ากับ 0.08
|
น้อยกว่าหรือเท่ากับ 0.08
|
0.20 - 0.40
|
น้อยกว่าหรือเท่ากับ 0.025
|
น้อยกว่าหรือเท่ากับ 0.030
|
|||
|
ลึก
การวาดภาพ |
สปอี
|
S
|
ทีเอเค8
|
น้อยกว่าหรือเท่ากับ 0.08
|
น้อยกว่าหรือเท่ากับ 0.08
|
0.20 - 0.40
|
น้อยกว่าหรือเท่ากับ 0.025
|
น้อยกว่าหรือเท่ากับ 0.030
|
(*1)TAK20 ไม่สามารถใช้กับ SPCC-ประเภท SB ที่ระบุใน JIS G 3141
มาตรฐาน JIS G 3141
|
สัญลักษณ์ประเภทเหล็ก
|
องค์ประกอบทางเคมี, %
|
|||
|---|---|---|---|---|
|
C
|
มน
|
P
|
S
|
|
|
เอสพีซีซี
|
น้อยกว่าหรือเท่ากับ 0.15
|
น้อยกว่าหรือเท่ากับ 0.60
|
น้อยกว่าหรือเท่ากับ 0.100
|
น้อยกว่าหรือเท่ากับ 0.035
|
|
เอสพีซีดี
|
น้อยกว่าหรือเท่ากับ 0.10
|
น้อยกว่าหรือเท่ากับ 0.50
|
น้อยกว่าหรือเท่ากับ 0.040
|
น้อยกว่าหรือเท่ากับ 0.035
|
|
สปอี
|
น้อยกว่าหรือเท่ากับ 0.08
|
น้อยกว่าหรือเท่ากับ 0.45
|
น้อยกว่าหรือเท่ากับ 0.030
|
น้อยกว่าหรือเท่ากับ 0.030
|
มาตรฐาน SAE
|
สัญลักษณ์ประเภทเหล็ก
|
องค์ประกอบทางเคมี, %
|
|||
|---|---|---|---|---|
|
C
|
มน
|
P
|
S
|
|
|
SAE1008
|
น้อยกว่าหรือเท่ากับ 0.10
|
0.30 - 0.50
|
น้อยกว่าหรือเท่ากับ 0.030
|
น้อยกว่าหรือเท่ากับ 0.05
|
|
SAE1010
|
0.08 - 0.13
|
0.30 - 0.60
|
น้อยกว่าหรือเท่ากับ 0.030
|
น้อยกว่าหรือเท่ากับ 0.05
|
|
SAE1012
|
0.10 - 0.15
|
0.30 - 0.60
|
น้อยกว่าหรือเท่ากับ 0.030
|
น้อยกว่าหรือเท่ากับ 0.05
|
|
SAE1020
|
0.18 - 0.23
|
0.30 - 0.60
|
น้อยกว่าหรือเท่ากับ 0.030
|
น้อยกว่าหรือเท่ากับ 0.05
|
เสร็จ
|
หมวดจบ
|
เครื่องหมาย
|
หมายเหตุ
|
|---|---|---|
|
สว่าง
|
B
|
ลอกเรียบ-ด้วยการม้วนเสร็จเรียบ
|
ตู้โชว์โรงงาน
คุณสมบัติทางกล
(1) การทดสอบแรงดึง การยืดตัว ความแข็ง และการดัดงอของผิวหนัง-วัสดุที่ผ่าน (S)
|
หมายเหตุ
|
ประเภทเหล็ก
|
ความต้านแรงดึง, นิวตัน/มม2
|
การยืดตัว, %
|
ความแข็ง
|
การทดสอบการดัดงอ
|
|||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
จำแนกตามความหนาระบุ mm
|
มาตรฐานพิเศษทาคาซาโกะ
|
|||||||||||
|
0.25 น้อยกว่าหรือเท่ากับ
|
0.25 น้อยกว่าหรือเท่ากับ
<0.30 |
0.30 น้อยกว่าหรือเท่ากับ
<0.40 |
0.40 น้อยกว่าหรือเท่ากับ
<0.60 |
0.60 น้อยกว่าหรือเท่ากับ
<1.00 |
1.0 น้อยกว่าหรือเท่ากับ
<1.6 |
1.6 น้อยกว่าหรือเท่ากับ
<2.5 |
2.5 น้อยกว่าหรือเท่ากับ
|
เอชวี
|
HRBS
|
|||
|
ทั่วไป
วัตถุประสงค์ |
SPCC-SB
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
น้อยกว่าหรือเท่ากับ 115
|
น้อยกว่าหรือเท่ากับ 65
|
มุมโค้งงอ: 180 องศา
รัศมีภายใน: การยึดเกาะ วิธีทดสอบ: หมายเลข JIS. 3 ทิศทางการกลิ้ง |
|
สพีซีซีที-เอสบี
|
270 น้อยกว่าหรือเท่ากับ
|
26 น้อยกว่าหรือเท่ากับ
|
29 น้อยกว่าหรือเท่ากับ
|
32 น้อยกว่าหรือเท่ากับ
|
34 น้อยกว่าหรือเท่ากับ
|
35 น้อยกว่าหรือเท่ากับ
|
36 น้อยกว่าหรือเท่ากับ
|
37 น้อยกว่าหรือเท่ากับ
|
น้อยกว่าหรือเท่ากับ 115
|
น้อยกว่าหรือเท่ากับ 65
|
||
|
การวาดภาพ
|
SPCD-SB
|
270 น้อยกว่าหรือเท่ากับ
|
28 น้อยกว่าหรือเท่ากับ
|
31 น้อยกว่าหรือเท่ากับ
|
34 น้อยกว่าหรือเท่ากับ
|
36 น้อยกว่าหรือเท่ากับ
|
37 น้อยกว่าหรือเท่ากับ
|
38 น้อยกว่าหรือเท่ากับ
|
39 น้อยกว่าหรือเท่ากับ
|
น้อยกว่าหรือเท่ากับ 115
|
น้อยกว่าหรือเท่ากับ 65
|
|
|
การวาดภาพลึก
|
SPCE-SB
|
270 น้อยกว่าหรือเท่ากับ
|
30 น้อยกว่าหรือเท่ากับ
|
33 น้อยกว่าหรือเท่ากับ
|
36 น้อยกว่าหรือเท่ากับ
|
38 น้อยกว่าหรือเท่ากับ
|
39 น้อยกว่าหรือเท่ากับ
|
40 น้อยกว่าหรือเท่ากับ
|
41 น้อยกว่าหรือเท่ากับ
|
น้อยกว่าหรือเท่ากับ 115
|
น้อยกว่าหรือเท่ากับ 65
|
|
*ไม่มี. 5 ชิ้นทดสอบที่จะใช้สำหรับการทดสอบแรงดึง
(2) การทดสอบความแข็งและการดัดงอของวัสดุชุบแข็ง
|
สกิน-ผ่าน
การจำแนกประเภท |
สกิน-สัญลักษณ์ผ่าน
|
ความแข็งแบบร็อกเวลล์
|
ความแข็งของวิคเกอร์
|
การทดสอบการดัดงอ
|
||
|---|---|---|---|---|---|---|
|
HRBS
|
เอชวี
|
มุมดัด
|
รัศมีภายใน
|
ชิ้นทดสอบการดัดงอ
|
||
|
ความแข็ง 1/8
|
8
|
50 - 71
|
95 - 130
|
180 องศา
|
การยึดเกาะ
|
ชิ้นทดสอบ JIS No. 3
ทิศทางการกลิ้ง |
|
ความแข็ง 1/4
|
4
|
65 - 80
|
115 - 150
|
180 องศา
|
ความหนาครึ่งหนึ่ง
|
|
|
ความแข็ง 1/2
|
2
|
74 - 89
|
135 - 185
|
180 องศา
|
มีความหนาเท่ากัน
|
|
|
หนักเต็มที่
|
1
|
85 น้อยกว่าหรือเท่ากับ
|
170 น้อยกว่าหรือเท่ากับ
|
-
|
-
|
|
*โดยปกติแล้ว การทดสอบการดัดงอจะถูกละเว้น
ความคลาดเคลื่อนมิติ
(1) ความคลาดเคลื่อนของความหนา
|
จำแนกตามความหนาระบุ
|
JIS G 3141 ความทนทานต่อความหนา B
|
มาตรฐานพิเศษทาคาซาโกะ
|
||||||
|---|---|---|---|---|---|---|---|---|
|
<160 |
160 น้อยกว่าหรือเท่ากับ
<250 |
250 น้อยกว่าหรือเท่ากับ
<400 |
400 น้อยกว่าหรือเท่ากับ
<450 |
มาตรฐานเอส
|
มาตรฐานเอสเอส
|
มาตรฐานคุณ
|
||
|
0.25 น้อยกว่าหรือเท่ากับ
|
<0.40
|
±0.025
|
±0.030
|
±0.035
|
±0.035
|
±0.015
|
±0.012
|
±0.010
|
|
0.40 น้อยกว่าหรือเท่ากับ
|
<0.60
|
±0.035
|
±0.040
|
±0.040
|
±0.040
|
±0.020
|
±0.016
|
|
|
0.60 น้อยกว่าหรือเท่ากับ
|
<0.80
|
±0.040
|
±0.045
|
±0.045
|
±0.045
|
±0.023
|
±0.018
|
±0.012
|
|
0.80 น้อยกว่าหรือเท่ากับ
|
<1.00
|
±0.04
|
±0.05
|
±0.05
|
±0.05
|
±0.026
|
±0.020
|
±0.014
|
|
1.00 น้อยกว่าหรือเท่ากับ
|
<1.25
|
±0.05
|
±0.05
|
±0.05
|
±0.06
|
±0.030
|
±0.022
|
±0.016
|
|
1.25 น้อยกว่าหรือเท่ากับ
|
<1.60
|
±0.05
|
±0.06
|
±0.06
|
±0.06
|
±0.035
|
±0.025
|
±0.018
|
|
1.60 น้อยกว่าหรือเท่ากับ
|
<2.00
|
±0.06
|
±0.07
|
±0.08
|
±0.08
|
±0.040
|
±0.030
|
±0.020
|
|
2.00 น้อยกว่าหรือเท่ากับ
|
<2.50
|
±0.07
|
±0.08
|
±0.08
|
±0.09
|
±0.050
|
±0.035
|
±0.030
|
|
2.50 น้อยกว่าหรือเท่ากับ
|
<3.15
|
±0.08
|
±0.09
|
±0.09
|
±0.10
|
±0.060
|
±0.040
|
-
|
|
3.15 น้อยกว่าหรือเท่ากับ
|
<4.00
|
±0.09
|
±0.10
|
±0.10
|
±0.11
|
±0.070
|
±0.050
|
-
|
|
4.00 น้อยกว่าหรือเท่ากับ
|
<5.00
|
±0.10
|
±0.10
|
±0.11
|
±0.11
|
±0.08
|
±0.06
|
-
|
|
5.00 น้อยกว่าหรือเท่ากับ
|
<6.00
|
±0.12
|
±0.12
|
±0.13
|
±0.13
|
±0.09
|
±0.07
|
-
|
|
6.00 น. น้อยกว่าหรือเท่ากับ
|
น้อยกว่าหรือเท่ากับ 7.00 น
|
±0.15
|
±0.15
|
±0.17
|
±0.17
|
±0.10
|
±0.08
|
-
|
หมายเหตุ
1. โดยทั่วไปความหนาของแถบเหล็กจะวัดที่จุดภายในระยะ 15 มม. จากขอบ สำหรับชิ้นงานที่มีความกว้างน้อยกว่า 30 มม. ให้วัดความหนาที่ตรงกลาง
2. หากต้องการสั่งซื้อขนาดที่ไม่อยู่ในรายการข้างต้น โปรดติดต่อเรา
3. ต้นทุนจะสูงกว่าสำหรับผลิตภัณฑ์ที่ผลิตขึ้นตามมาตรฐานพิเศษ (SS และ U)
1. โดยทั่วไปความหนาของแถบเหล็กจะวัดที่จุดภายในระยะ 15 มม. จากขอบ สำหรับชิ้นงานที่มีความกว้างน้อยกว่า 30 มม. ให้วัดความหนาที่ตรงกลาง
2. หากต้องการสั่งซื้อขนาดที่ไม่อยู่ในรายการข้างต้น โปรดติดต่อเรา
3. ต้นทุนจะสูงกว่าสำหรับผลิตภัณฑ์ที่ผลิตขึ้นตามมาตรฐานพิเศษ (SS และ U)
(2) ความคลาดเคลื่อนความกว้าง
|
จำแนกตามความหนาระบุ
|
JIS G 3141 ความคลาดเคลื่อนความกว้าง C
|
||||
|---|---|---|---|---|---|
|
<160
|
160 น้อยกว่าหรือเท่ากับ
<250 |
250 น้อยกว่าหรือเท่ากับ
<400 |
400 น้อยกว่าหรือเท่ากับ
<450 |
||
|
|
<0.60
|
±0.15
|
±0.20
|
±0.25
|
±0.30
|
|
0.60 น้อยกว่าหรือเท่ากับ
|
<1.00
|
±0.20
|
±0.25
|
±0.25
|
±0.30
|
|
1.00 น้อยกว่าหรือเท่ากับ
|
<1.60
|
±0.20
|
±0.30
|
±0.30
|
±0.40
|
|
1.60 น้อยกว่าหรือเท่ากับ
|
<2.50
|
±0.25
|
±0.35
|
±0.40
|
±0.50
|
|
2.50 น้อยกว่าหรือเท่ากับ
|
<4.00
|
±0.30
|
±0.40
|
±0.45
|
±0.50
|
|
4.00 น้อยกว่าหรือเท่ากับ
|
<5.00
|
±0.40
|
±0.50
|
±0.55
|
±0.65
|
|
5.00 น้อยกว่าหรือเท่ากับ
|
<6.00
|
±0.50
|
±0.60
|
±0.65
|
±0.80
|
|
6.00 น. น้อยกว่าหรือเท่ากับ
|
น้อยกว่าหรือเท่ากับ 7.00 น
|
±0.60
|
±0.70
|
±0.75
|
±0.80
|
พันธมิตรของ GNEE
เยี่ยมชมลูกค้า
คำถามที่พบบ่อย
1. SPCC-SD ย่อมาจากอะไร
SPCC-SDหมายถึงเหล็กกล้าคาร์บอนรีดเย็น-คุณภาพเชิงพาณิชย์- ที่"S"หมายถึงการอบอ่อนแบบมาตรฐาน (อบอ่อนและผ่านผิวหนัง-) และ"D"ระบุเสร็จสิ้นหมองคล้ำ(พื้นผิวด้านและเป็นเม็ดเล็ก)
2. เหตุใด "การขัดเงา" (SD) จึงมีความสำคัญ
พื้นผิวด้านถูกสร้างขึ้นมาเพื่อปรับปรุงให้ดียิ่งขึ้นการกักเก็บน้ำมันระหว่างการปั๊มและเพื่อให้เหนือกว่าการยึดเกาะของสีเมื่อเทียบกับการตกแต่งที่สว่างหรือเรียบเนียน
3. คุณสมบัติทางกลของ SPCC-SD คืออะไร
เป็นเหล็กอ่อนและเหนียวซึ่งมีความต้านทานแรงดึงขั้นต่ำ 270MPa. ได้รับการออกแบบมาเพื่อการใช้งานทั่วไป-ในการขึ้นรูป การดัดงอ และการวาดแบบปานกลาง
4. SPCC-SD เปรียบเทียบกับ SPCC-SB อย่างไร
แม้ว่าทั้งสองจะเป็นเกรดวัสดุเดียวกันSPCC-SDมีพื้นผิวด้านในขณะที่SPCC-SBมีเสร็จสิ้นสดใส(เรียบเนียนเป็นมันเงา) มักนิยมใช้ชุบตกแต่งหรือเมื่อไม่ต้องทาสี
5. สิ่งที่เทียบเท่าระหว่างประเทศทั่วไปคืออะไร?
สิ่งที่เทียบเท่ากันทั่วไปได้แก่ASTM A1008 ซีเอส(สหรัฐอเมริกา)ห้องน้ำในตัว 10130 DC01(ยุโรป) และกิกะไบต์/ที 5213 DC01(จีน).
