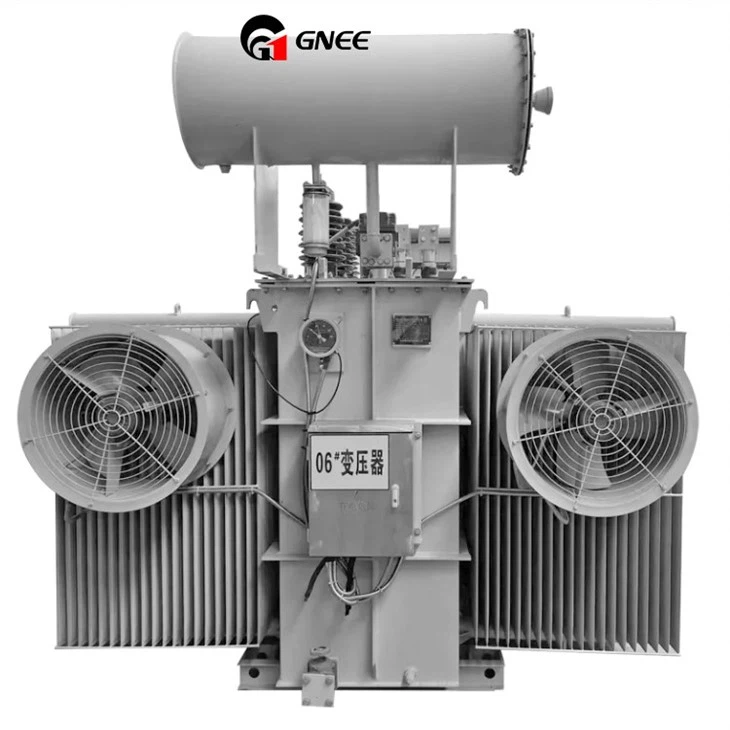

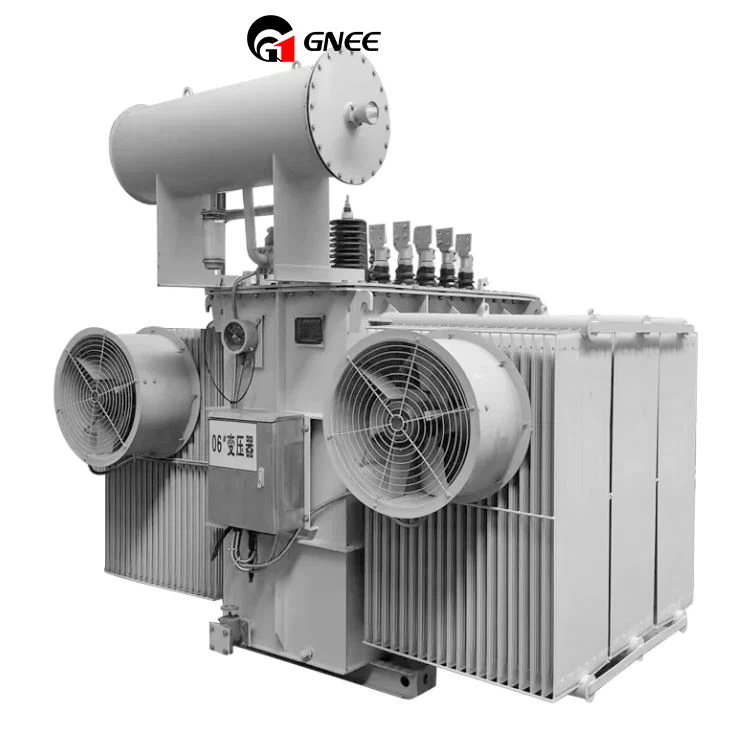

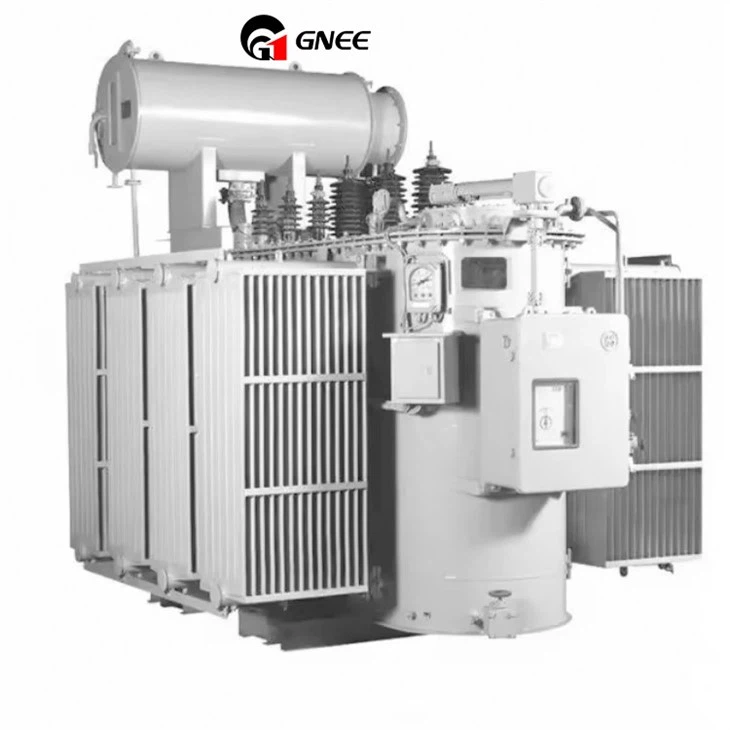

หม้อแปลงไฟฟ้าระบบจำหน่ายของสถานีย่อยครอบคลุมบูชหลักและรอง และอาจติดตั้ง-เครื่องเปลี่ยนแทปโหลด- (LTC) โดยปกติจะเชื่อมต่อโดยตรงกับสายไฟเหนือศีรษะ
สถานีย่อยหน่วยหม้อแปลงไฟฟ้าระบบจำหน่ายมักจะเชื่อมต่ออย่างแน่นหนากับสวิตช์เกียร์ ส่วนควบคุมมอเตอร์ ท่อรถบัส หรืออุปกรณ์ขาเข้าและขาออกประเภทอื่นๆ
การออกแบบที่ได้รับการพิสูจน์แล้วของ GNEE ให้ความแข็งแรงเชิงกลที่เหนือกว่า ซึ่งได้รับการพิสูจน์แล้วจากการให้บริการและการทดสอบพิเศษเป็นเวลาหลายปี GNEE ใช้กระบวนการอบแห้งฉนวนความร้อนความถี่ต่ำ- โดยที่วัสดุฉนวนจะแห้งในถังของตัวเองและจะไม่สัมผัสกับบรรยากาศหลังจากการทำให้แห้ง
ขอบเขตผลิตภัณฑ์
กำลังไฟพิกัด: สูงถึง 10,000 kVA
แรงดันไฟฟ้า: สูงสุด 33 kV
ประเภทการทำความเย็น: ONAN / ONAF
ของเหลวที่มีอยู่: น้ำมันแร่และของเหลวเอสเทอร์ (ธรรมชาติและสังเคราะห์)
|
ข้อมูลทางเทคนิคของสถานีย่อยที่ติดตั้งไว้ล่วงหน้า- YB
|
|||
|
เอชวี
|
เลเท็ม
|
หน่วย
|
วันที่
|
|
จัดอันดับความถี่
|
เฮิรตซ์
|
50
|
|
|
แรงดันไฟฟ้าที่ได้รับการจัดอันดับ
|
กิโลโวลต์
|
6 10 35
|
|
|
แรงดันใช้งานสูงสุด
|
กิโลโวลต์
|
6.9 11.5 40.5
|
|
|
แรงดันไฟฟ้าความต้องการทางอุตสาหกรรม-ต้านทาน
เวลา／การแยกตัวแรงดันไฟฟ้า-ต้านทาน |
กิโลโวลต์
|
32/36 42/48 95/118
|
|
|
ทันเดอร์และแสงสว่าง Ballistic
แรงดันไฟฟ้า-เวลาต้านทาน/การแยกส่วนพอร์ต |
กิโลโวลต์
|
60/70 75/85 185/215
|
|
|
จัดอันดับปัจจุบัน
|
A
|
400 630
|
|
|
จัดอันดับช่วงสรุป-ช่วงปัจจุบัน-ต่อต้าน
|
เคเอ
|
12.5(2s) 16(2s) 20(2s)
|
|
|
มูลค่าตราสัญลักษณ์ปัจจุบัน-ต้านทาน
|
เคเอ
|
32.5 40 50
|
|
|
แอลวี
|
แรงดันไฟฟ้าที่ได้รับการจัดอันดับ
|
V
|
380 220
|
|
พิกัดกระแสของวงจรส่งคืนหลัก
|
A
|
100-3200
|
|
|
กระแสไฟลัดวงจร-พิกัด-ต้านทาน
|
เคเอ
|
15 30 50
|
|
|
พิกัดมูลค่าตราปัจจุบัน-ต้านทาน
|
เคเอ
|
30 63 110
|
|
|
วงจรสาขา
|
A
|
10-800
|
|
|
จำนวนสาขา
|
เส้น
|
1--12
|
|
|
วงจรการชดเชย
|
เควาร์
|
0-360
|
|
|
พายุทรานสตอร์ม
|
ความจุสูงสุด
|
เควีเอ
|
50-2000
|
|
ความต้านทานไฟฟ้าลัดวงจร-
|
%
|
4 6
|
|
|
ขอบเขตของการเชื่อมต่อสาขา
|
|
±2x2.5% ±5%
|
|
|
กลุ่มเวกเตอร์
|
|
Yyn0 Dyn11
|
|
หม้อแปลงไฟฟ้าสถานีย่อย|กลางแจ้ง ในอาคาร |
คุณสมบัติหม้อแปลงไฟฟ้าสถานีย่อยที่ใช้แล้ว
การแปลงแรงดันไฟฟ้า:
หน้าที่หลักของหม้อแปลงไฟฟ้าสถานีย่อยคือการเปลี่ยนระดับแรงดันไฟฟ้า สามารถเพิ่มแรงดันไฟฟ้าสำหรับการส่งสัญญาณระยะไกล-หรือลดแรงดันไฟฟ้าเพื่อจำหน่ายให้กับผู้บริโภค
ประเภทของหม้อแปลงไฟฟ้าสถานีย่อย:
หม้อแปลงไฟฟ้ากำลัง:หม้อแปลงเหล่านี้ใช้สำหรับการส่งพลังงานจำนวนมากและโดยทั่วไปจะอยู่ที่สถานีสร้างและสถานีย่อยหลัก
หม้อแปลงไฟฟ้าระบบจำหน่าย:หม้อแปลงเหล่านี้ใช้งานในเครือข่ายการจำหน่ายเพื่อลดแรงดันไฟฟ้าสำหรับจ่ายให้กับบ้าน ธุรกิจ และผู้ใช้ปลายทางอื่นๆ-
ขั้น-ขึ้นและลง-หม้อแปลงไฟฟ้า:
ก้าว-พัฒนาหม้อแปลงไฟฟ้า:เพิ่มแรงดันไฟฟ้าจากเอาท์พุตของเครื่องกำเนิดไฟฟ้าเป็นระดับแรงดันไฟเกียร์
ขั้นตอน-หม้อแปลงดาวน์:ลดแรงดันไฟฟ้าลงสู่ระดับการจำหน่ายที่เหมาะสมสำหรับการจ่ายไฟฟ้าให้กับบ้านและสถานประกอบการ
การกำหนดค่าสามเฟส:
หม้อแปลงไฟฟ้าของสถานีย่อยส่วนใหญ่ได้รับการออกแบบให้ทำงานกับระบบไฟฟ้าสาม-เฟส ซึ่งเป็นโซลูชันการกระจายพลังงานที่สมดุลและมีประสิทธิภาพ
ระบบทำความเย็น:
หม้อแปลงไฟฟ้าจะสร้างความร้อนระหว่างการทำงาน และการระบายความร้อนที่มีประสิทธิภาพถือเป็นสิ่งสำคัญ ระบบทำความเย็นอาจรวมถึงการพาความร้อนตามธรรมชาติ การบังคับอากาศ หรือการไหลเวียนของน้ำมัน เพื่อกระจายความร้อนและรักษาอุณหภูมิการทำงานที่เหมาะสมที่สุด
น้ำมัน-หม้อแปลงแช่:
หม้อแปลงไฟฟ้าของสถานีย่อยหลายตัวจุ่มน้ำมัน- โดยที่แกนหม้อแปลงและขดลวดจะถูกจุ่มลงในน้ำมันทำความเย็นและเป็นฉนวน น้ำมันให้ทั้งฉนวนและช่วยกระจายความร้อน
หม้อแปลงชนิดแห้ง-:
ในบางกรณี สถานีย่อยอาจใช้หม้อแปลงชนิดแห้ง- โดยที่แกนและขดลวดไม่ได้แช่อยู่ในน้ำมัน หม้อแปลงชนิดแห้ง-มักเลือกด้วยเหตุผลด้านสิ่งแวดล้อมหรือความปลอดภัย
หม้อแปลงไฟฟ้าระบบจำหน่ายของ GNEE ได้รับการออกแบบมาเพื่อการใช้งานด้านสาธารณูปโภค ผู้รับเหมา และอุตสาหกรรมที่หลากหลาย และผลิตภายใต้การควบคุมคุณภาพอย่างเข้มงวดและการปฏิบัติตามมาตรฐานเพื่อความน่าเชื่อถือสูง เราใช้-เทคโนโลยี-ที่ทันสมัย-ในระบบการออกแบบและการผลิตและโปรแกรมการประกันคุณภาพเพื่อให้คุณได้รับผลิตภัณฑ์หม้อแปลงไฟฟ้าที่เชื่อถือได้และคุ้มค่า-ซึ่งตรงกับความต้องการของระบบของคุณ
โรงงาน gNEE ของเรา
บรรจุภัณฑ์และการจัดส่ง
ทดสอบการสร้างสรรค์
ภาพถ่ายนิทรรศการ
กรณีเยี่ยมชมลูกค้า
ทีม gNEE
บริษัทดำเนินธุรกิจหลักในการผลิตอีพอกซีเรซินหม้อแปลงชนิดแห้ง-, หม้อแปลงแกนพันบาดแผลสามเหลี่ยมสามมิติ- หม้อแปลงไฟฟ้ากำลัง และหม้อแปลงเตาความถี่กลาง ผลิตภัณฑ์ประกอบด้วยหม้อแปลงไฟฟ้าระบบจำหน่ายซีรีส์ SCB10, SCB12, SCB13, SCB14, SCB18, S11-M, S13-M, S13-MRL, S20 และ S22
